Jakie są połączenia używane w stalowej ramy magazynowej?

Jako dostawca stali magazynowej miałem zaszczyt być świadkiem z pierwszej ręki tańca połączeń, które utrzymują te struktury razem. Ramki stalowe magazynowe są cudem inżynierii, a stosowane połączenia to nieznane bohaterowie, które zapewniają ich stabilność, trwałość i funkcjonalność. Na tym blogu zagłębię się w różne rodzaje połączeń używanych w stali magazynowej, ich znaczenie i ich przyczyniania się do ogólnej wydajności struktury.

Połączenia przykręcone

Połączenia przykręcone są jednym z najczęstszych rodzajów połączeń używanych w stalowych ramach magazynowych. Oferują kilka zalet, w tym łatwość instalacji, regulację oraz zdolność do demontażu i ponownego montażu struktury w razie potrzeby. Połączenia przykręcone działają przy użyciu śrub i nakrętek, aby połączyć dwa lub więcej stalowych elementów. Śruby są wstawiane przez otwory wstępnie wywiercone w elementach i dokręcane za pomocą klucza lub elektrowni.

Jedną z kluczowych korzyści związanych z połączeniami jest ich elastyczność. Pozwalają na pewien stopień ruchu między połączonymi elementami, co może pomóc w równomiernym wchłanianiu i rozpowszechnianiu obciążeń. Jest to szczególnie ważne w obszarach podatnych na aktywność sejsmiczną lub silne wiatry, w których struktura może doświadczać znaczących sił bocznych. Połączenia przykręcone ułatwiają również dokonywanie regulacji podczas procesu budowy, zapewniając, że rama jest odpowiednio wyrównana i wyrównana.

Kolejną zaletą przykręconych połączeń jest ich łatwość konserwacji. Jeśli śruba zostanie luźna lub uszkodzona, można ją łatwo wymienić bez potrzeby intensywnego spawania lub innych napraw. Może to zaoszczędzić czas i pieniądze na dłuższą metę, szczególnie w przypadku dużych konstrukcji magazynowych, które wymagają regularnych kontroli i konserwacji.

Jednak połączenia przykręcone mają również pewne ograniczenia. Mogą nie być tak silne jak połączenia spawane, szczególnie w zastosowaniach o wysokiej stresu. Śruby mogą również rozluźnić z czasem z powodu wibracji lub innych czynników, które mogą zagrozić integralności połączenia. Aby złagodzić te ryzyko, ważne jest, aby używać wysokiej jakości śrub i nakrętek oraz postępować zgodnie z zaleceniami producenta dotyczące instalacji i momentu obrotowego.

Połączenia spawane

Połączenia spawane to kolejny popularny wybór ramy stali magazynowej. Oferują doskonałą siłę i sztywność w porównaniu z połączeniami przykręconymi, co czyni je idealnymi do zastosowań, w których oczekuje się wysokich obciążeń i naprężeń. Połączenia spawane działają, łącząc dwa lub więcej stalowych elementów za pomocą ciepła i ciśnienia. Spawa jest tworzona przez stopienie metalu bazowego i dodanie materiału wypełniającego, który następnie zestala się, tworząc silne wiązanie.

Jedną z głównych zalet połączeń spawanych jest ich zdolność do przenoszenia obciążeń bezpośrednio między podłączonymi elementami. Powoduje to bardziej efektywne wykorzystanie materiałów i silniejszą, bardziej stabilną strukturę. Połączenia spawane również eliminują potrzebę śrub i nakrętków, które mogą zmniejszyć ryzyko rozluźnienia i poprawić ogólną estetykę ramy.

Kolejną zaletą spawanych połączeń jest ich trwałość. Po zakończeniu spoiny tworzy stałe wiązanie odporne na korozję, zmęczenie i inne formy uszkodzeń. To sprawia, że połączenia spawane są idealne do zastosowań na zewnątrz lub środowiska, w których struktura może być narażona na trudne warunki.

Jednak połączenia spawane mają również pewne wady. Wymagają do zainstalowania specjalistycznego sprzętu i wykwalifikowanej siły roboczej, co może zwiększyć koszty budowy. Spawanie generuje również ciepło, które może powodować zniekształcenie i naprężenia szczątkowe u członków stali. Naprężenia te mogą prowadzić do pękania i innych form uszkodzeń w czasie, szczególnie jeśli struktura jest poddawana powtarzającym się obciążeniu lub czynnikom środowiskowym.

Aby zminimalizować te ryzyko, ważne jest, aby stosować odpowiednie techniki spawania i przestrzegać odpowiednich kodów i standardów. Może to obejmować podgrzewanie elementów stalowych przed spawaniem, stosowanie prawidłowych elektrod spawalniczych i materiałów wypełniających oraz wykonywanie po sprykowaniu obróbki cieplnej w celu złagodzenia naprężeń resztkowych.

Połączenia nitowane

Połączenia nitowane były kiedyś powszechnym wyborem dla konstrukcji stalowych, ale w ostatnich latach stały się mniej popularne ze względu na powszechne stosowanie połączeń przykręconych i spawanych. Połączenia nitów działają przy użyciu nitów, aby połączyć dwóch lub więcej członków stali razem. Nity są wstawiane przez otwory wstępnie wywiercone w elementach, a następnie deformowane za pomocą pistoletu nitu lub innego narzędzia w celu utworzenia stałego wiązania.

Jedną z głównych zalet nitowanych połączeń jest ich niezawodność. Po zainstalowaniu nitu tworzy silne, stałe wiązanie odporne na wibracje i inne formy ruchu. Połączenia nitowane mają również długą historię stosowania w strukturach stalowych i udowodniono, że są skuteczne w szerokim zakresie zastosowań.

Kolejną zaletą nitowanych połączeń jest ich zdolność do równomiernego rozpowszechniania obciążeń między połączonymi elementami. Powoduje to bardziej efektywne wykorzystanie materiałów i silniejszą, bardziej stabilną strukturę. Połączenia nitowane również eliminują potrzebę śrub i nakrętek, które mogą zmniejszyć ryzyko rozluźnienia i poprawić ogólną estetykę ramy.

Jednak nitowane połączenia mają również pewne ograniczenia. Wymagają do zainstalowania specjalistycznego sprzętu i wykwalifikowanej siły roboczej, co może zwiększyć koszty budowy. Niting generuje również hałas i wibracje, co może być uciążliwe dla pracowników i pobliskich mieszkańców. Ponadto nitowane połączenia mogą być trudne do sprawdzenia i naprawy, szczególnie jeśli konstrukcja znajduje się w trudnym do dostępności obszar.

Aby przezwyciężyć te ograniczenia, wiele nowoczesnych konstrukcji stalowych wykorzystuje połączenie nitowanych, przykręconych i spawanych połączeń. Umożliwia to maksymalizację korzyści każdego rodzaju połączenia przy minimalizowaniu ich wad.

Połączenia momentu

Połączenia momentu są rodzajem połączenia, które zostało zaprojektowane w celu odporności na momenty zginające oprócz obciążeń osiowych. Są one powszechnie stosowane w stalowych ramach magazynowych, aby zapewnić stabilność i zapobiec upadkowi struktury pod ciężkimi obciążeniami lub siłami bocznymi. Połączenia momentu działają, przenosząc moment zginający z jednego członka do drugiego poprzez połączenie sił ścinania i napięcia.

Jedną z głównych zalet połączeń momentu jest ich zdolność do zapewnienia wysokiego stopnia sztywności i stabilności struktury. Jest to szczególnie ważne w wysokich lub smukłych budynkach magazynowych, w których ryzyko niestabilności bocznej jest większe. Połączenia momentu pozwalają również na bardziej wydajne wykorzystanie materiałów, ponieważ mogą one zmniejszyć rozmiar i wagę elementów stali wymaganych do obsługi konstrukcji.

Kolejną zaletą połączeń momentu jest ich zdolność do bardziej równomiernego rozpowszechniania obciążeń między podłączonymi członkami. Powoduje to bardziej jednolity rozkład naprężeń i niższe ryzyko zlokalizowanej awarii. Połączenia momentu zapewniają również bardziej estetyczny wygląd, ponieważ eliminują one potrzebę nieporęcznych płyt gussetowych lub innych szczegółów połączenia.

Jednak połączenia momentu mają również pewne wady. Są bardziej złożone i kosztowne w projektowaniu i instalacji w porównaniu z innymi rodzajami połączeń. Połączenia momentu wymagają również wyższego poziomu precyzji i dokładności podczas budowy, ponieważ wszelkie błędy lub niewspółosiowości mogą znacząco wpłynąć na wydajność połączenia.

Aby zapewnić prawidłowe projektowanie i instalację połączeń chwilowych, ważne jest, aby współpracować z wykwalifikowanym inżynierem strukturalnym, który ma doświadczenie w projektowaniu i opisaniu konstrukcji stalowych. Inżynier wykorzysta zaawansowane techniki analizy do określenia odpowiedniego rozmiaru i konfiguracji połączenia, biorąc pod uwagę określone warunki ładowania i wymagania projektowe magazynu.

Połączenia ścinające

Połączenia ścinające są rodzajem połączenia, które zostało zaprojektowane w celu odporności na siły ścinające oprócz obciążeń osiowych. Są one powszechnie stosowane w ramach stali magazynowej w celu przeniesienia sił poziomych generowanych przez wiatr, aktywność sejsmiczną lub inne obciążenia boczne. Połączenia ścinające działają, przenosząc siłę ścinającą z jednego członka do drugiego poprzez połączenie tarcia i sił łożyskowych.

Jedną z głównych zalet połączeń ścinających jest ich prostota i łatwość instalacji. Zazwyczaj są one tańsze i mniej złożone w projektowaniu i szczegółowości w porównaniu do połączeń momentu. Połączenia ścinające zapewniają również wysoki stopień elastyczności, ponieważ pozwalają one na pewien stopień ruchu między połączonymi członkami.

Kolejną zaletą połączeń ścinających jest ich zdolność do równomiernego rozpowszechniania obciążeń między podłączonymi elementami. Powoduje to bardziej jednolity rozkład naprężeń i niższe ryzyko zlokalizowanej awarii. Połączenia ścinające zapewniają również bardziej estetycznie przyjemny wygląd, ponieważ eliminują potrzebę nieporęcznych płyt do guseta lub innych szczegółów połączenia.

Jednak połączenia ścinające mają również pewne ograniczenia. Mogą nie być tak silne jak połączenia momentu, szczególnie w zastosowaniach o wysokiej stresu. Połączenia ścinające mogą być również bardziej podatne na uszkodzenia związane z korozją lub innymi czynnikami środowiskowymi, ponieważ polegają one na siłach tarcia i łożyska w celu przeniesienia siły ścinającej.

Aby zapewnić właściwy projekt i instalację połączeń ścinających, ważne jest, aby współpracować z wykwalifikowanym inżynierem strukturalnym, który ma doświadczenie w projektowaniu i szczegółowym opisaniu konstrukcji stalowych. Inżynier wykorzysta zaawansowane techniki analizy do określenia odpowiedniego rozmiaru i konfiguracji połączenia, biorąc pod uwagę określone warunki ładowania i wymagania projektowe magazynu.

Wniosek

Podsumowując, połączenia stosowane w stali magazynowej mają kluczowe znaczenie dla jej ogólnej wydajności i bezpieczeństwa. Każdy rodzaj połączenia ma własne unikalne zalety i wady, a wybór połączenia będzie zależeć od różnych czynników, w tym z konkretnych warunków ładowania, wymagań projektowych i budżetu projektu.

Jako dostawca ramek stali magazynowej rozumiem znaczenie korzystania z wysokiej jakości połączeń, które są odpowiednio zaprojektowane i zainstalowane. Dlatego ściśle współpracujemy z naszymi klientami i ich inżynierami, aby zapewnić, że połączenia używane w ich konstrukcjach magazynowych najlepiej pasują do ich potrzeb.

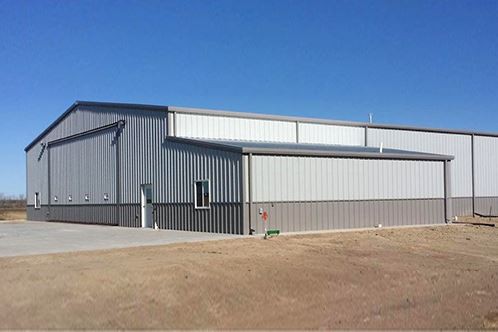

Jeśli jesteś na rynkuPre Fab WarehouseWPrefab Warehouse Filipiny, LubStalowe szopy budynków, Zachęcam do skontaktowania się z nami, aby dowiedzieć się więcej o naszych produktach i usługach. Z przyjemnością omówimy Twoje wymagania projektu i zapewniamy dostosowane rozwiązanie, które spełnia Twoje potrzeby i budżet.

Odniesienia

• „Projekt stali strukturalnej: praktyczny przewodnik” Williama T. Segui
• „Steel Construction Manual” The American Institute of Steel Construction
• „Projekt konstrukcji stalowych” SK Duggal
